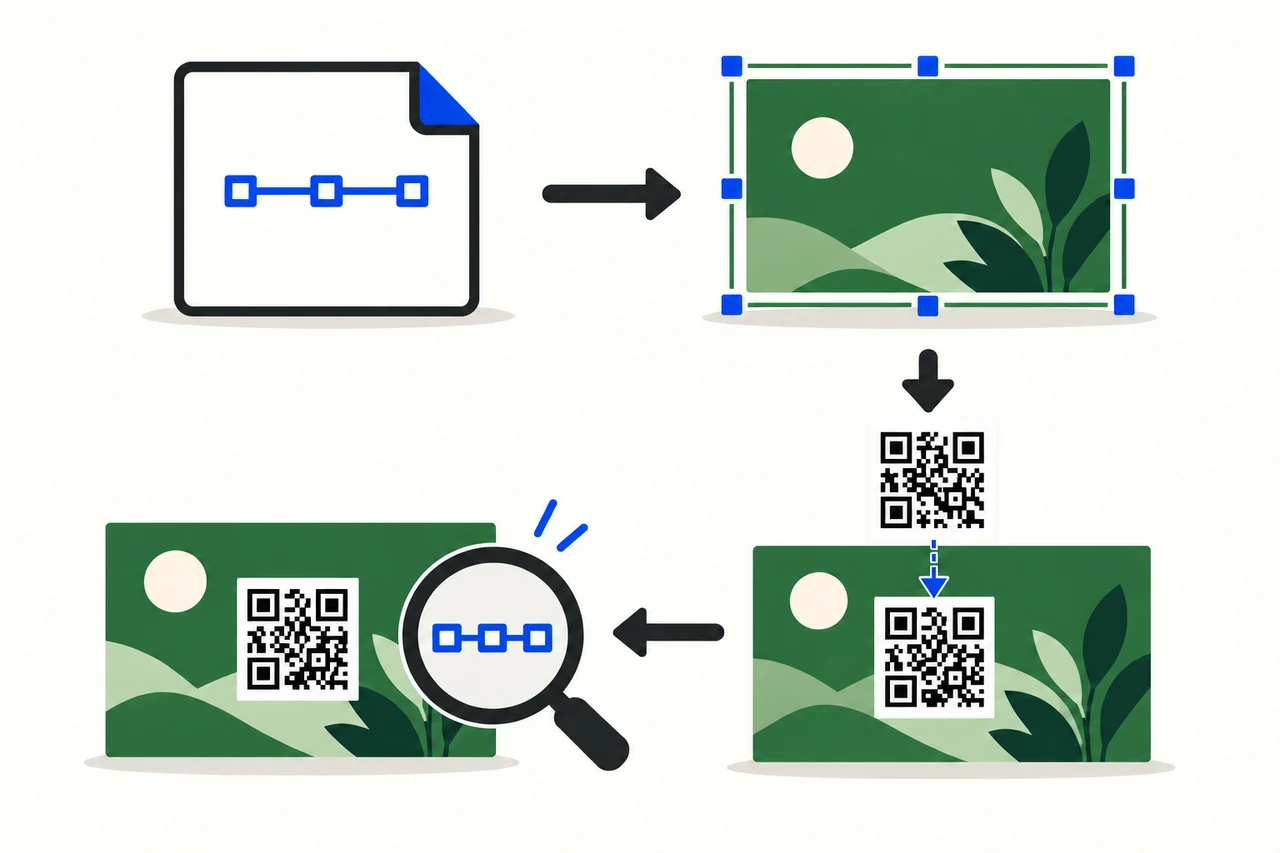

Ubah saiz reka bentuk dahulu, kemudian letakkan kod QR

Kami bermula dengan 12 URL kempen rekaan. Empat destinasi mewakili bengkel, buku pencipta kandungan, produk dan kelas fotografi. Setiap satu mempunyai versi pendek, versi dengan parameter kempen dan versi lebih panjang dengan parameter tambahan. Dalam setiap perbandingan aliran kerja, URL lengkap kekal tidak berubah.

Setiap URL dikodkan pada dua tahap pembetulan ralat dan disimpan dalam dua format. Ini menghasilkan 48 fail bagi setiap aliran eksport pada setiap saiz reka bentuk. Keadaan ini diulang pada 12 URL, bukannya 48 pelanggan, kempen atau percubaan bebas. Kedua-dua pembaca perisian berjaya menyahkod kesemua 24 imej sumber besar sebelum perbandingan eksport bermula.^[1]

Perbezaannya paling jelas pada 540 × 540 piksel. Apabila reka bentuk lengkap dikecilkan, kedua-dua pembaca mendapatkan semula URL tepat pada 16 daripada 48 fail. Apabila latar dikecilkan dahulu dan QR dimasukkan pada saiz akhir, kedua-duanya berjaya pada kesemua 48 fail. Peningkatan berlaku pada kedua-dua tahap pembetulan ralat dan dalam PNG serta JPEG.

Kod QR mempunyai ruang yang sama dalam setiap pasangan: segi empat sama 90 × 90 piksel. Aliran kedua memuatkan kod ke ruang itu menggunakan piksel penuh untuk petak-petak kecilnya. Pautan tidak dipendekkan, parameter kempen tidak dibuang dan destinasi tidak ditukar. Jadual menunjukkan hasil empat kumpulan yang masing-masing mengandungi 12 fail.

Bagi perniagaan yang menempah kerja kreatif, ini mengubah hasil yang perlu diminta daripada pereka. Memastikan fail sumber dibuka dengan betul dan QR berfungsi pada fail induk besar ialah pemeriksaan yang berguna. Reka bentuk kecil masih memerlukan pemeriksaannya sendiri. Kelulusan patut menyatakan dimensi dan fail sebenar yang akan diserahkan, bukan setakat fail induk.

Kod QR ialah grid petak-petak kecil yang dipanggil modul. Pautan dan tetapan pengekodan menentukan grid tersebut. DENSO WAVE, pembangun QR Code, menerangkan bahawa data yang lebih panjang serta tetapan pembetulan ralat yang berlainan boleh memerlukan grid lebih besar. QR standard juga memerlukan jidar kosong, dikenali sebagai zon senyap, selebar empat modul pada setiap sisi.^[2][3]

Tugas praktikalnya ialah memuatkan seluruh grid dan jidarnya ke dalam reka bentuk yang diserahkan. Dalam aliran pertama, QR sudah menjadi sebahagian daripada imej 2,160 × 2,160 piksel apabila keseluruhan imej dikecilkan. Proses pensampelan semula boleh membaurkan tepi atau meletakkan grid di antara piksel akhir. Dalam aliran kedua, kami mengecilkan latar dan kemudian melukis grid QR asal terus pada piksel penuh.

Satu contoh yang diukur menjelaskan perbezaannya. URL bengkel yang panjang mengandungi 199 bait. Pada tahap pembetulan ralat M, ia menghasilkan grid 57 × 57 modul. Termasuk zon senyap, lebarnya 65 modul. Reka bentuk asal memperuntukkan lima piksel untuk setiap modul, menjadikan keseluruhan lebarnya 325 piksel.

Mengecilkan reka bentuk kepada 540 piksel memetakan lebar itu kepada 81.25 piksel, dengan 1.25 piksel antara sempadan modul. Kedua-dua pembaca gagal mendapatkan semula URL daripada PNG yang terhasil. Melukis grid sama terus pada saiz akhir menggunakan satu piksel bagi setiap modul dan lebar lebih kecil, 65 piksel. Kedua-dua pembaca kemudian mendapatkan semula URL lengkap.

Ini perbandingan dua prosedur eksport yang lengkap. Saiz yang digunakan, kedudukan dan penapisan berubah bersama-sama, jadi ujian ini tidak mengasingkan satu punca. Namun, ia menunjukkan mengapa arahan “besarkan QR pada sumber” tidak mencukupi: dalam contoh ini, simbol akhir yang lebih kecil itulah yang berjaya dibaca.

Kekalkan URL yang dimaksudkan semasa menyelesaikan eksport. Parameter kempen mungkin sebahagian daripada pelan pengukuran yang dipersetujui. Membuangnya mengubah pautan yang diserahkan. Jika pasukan kemudian mempertimbangkan pengalihan terurus atau alamat destinasi lebih pendek, itu keputusan berasingan yang memerlukan pemeriksaan destinasi dan atribusi sendiri. Eksperimen kami tidak menguji alternatif itu.

Perbandingan semua saiz memberikan batas yang berguna kepada hasil utama. Pada 1,080, 720 dan 540 piksel, kedua-dua pembaca berjaya pada setiap fail penempatan akhir. Mengecilkan reka bentuk lengkap menghasilkan corak berlainan: masing-masing 32, 37 dan 16 fail berjaya pada kedua-dua pembaca, daripada 48 fail bagi setiap saiz.

Corak itu bukan penurunan berterusan apabila reka bentuk semakin kecil. Eksport 720 piksel mempunyai lebih banyak kejayaan bersama berbanding eksport 1,080 piksel. Nisbah perubahan saiz dan piksel yang terhasil boleh memberikan keputusan berbeza kepada pembaca. Hasil ini tidak menentukan saiz minimum kod QR dalam piksel yang boleh digunakan secara sejagat.

Pada 360 piksel, ruang QR hanya 60 × 60 piksel. Sesetengah grid, termasuk zon senyapnya, memerlukan lebar 65 atau 85 modul. Satu piksel penuh bagi setiap modul pun tidak muat. Kami merekodkan 24 keadaan penempatan akhir itu sebagai tidak boleh disediakan mengikut prosedur yang ditetapkan, bukannya kegagalan penyahkod.

Oleh itu, jadual hanya membandingkan 24 pasangan yang tinggal pada 360 piksel. Kedua-dua pembaca berjaya pada enam fail reka bentuk yang dikecilkan dan 18 fail penempatan akhir. Enam fail penempatan akhir yang telah disediakan masih tidak lulus ujian bersama. Kaedah ini memperbaiki hasil set kecil tersebut, tetapi tidak menjadikan setiap eksport kecil berjaya.

Bagi grafik kempen yang padat, keputusan reka bentuk seterusnya ialah berapa banyak ruang perlu dikhaskan untuk kod dan jidarnya. Tentukan ini sebelum menganggap semua petak kosong boleh digunakan dengan cara yang sama. Dimensi ruang, URL lengkap, pengekodan dan hasil akhir perlu dinyatakan dalam taklimat. Modul satu piksel yang berjaya dalam ujian terkawal ini bukan saiz yang disyorkan untuk kamera telefon atau bahan bercetak.

Pembetulan ralat membantu pembaca QR mendapatkan semula data berkod apabila sebahagian maklumat rosak. Menaikkan tahapnya juga boleh membesarkan grid yang diperlukan untuk kandungan sama. Maka pengekodan M dan H kami melibatkan pertimbangan sebenar dalam ruang tetap. Tetapan lebih tinggi tidak sekadar menambah perlindungan pada imej yang serupa.^[7]

Pada 540 piksel, reka bentuk yang dikecilkan memperoleh lima kejayaan bersama daripada 12 pada M dan tiga pada H bagi setiap format fail. Tetapi H lebih baik dalam keadaan sepadan yang lain: lapan perbandingan URL terperinci pada 1,080 piksel dan dua perbandingan PNG URL kempen pada 720 piksel. Arahan “sentiasa pilih tahap lebih rendah” akan menyalahgambarkan hasilnya.

Format fail juga tidak menghasilkan kedudukan yang mudah. Pada 720 piksel dengan M, kedua-dua pembaca berjaya pada 10 eksport PNG dan 12 eksport JPEG daripada reka bentuk yang dikecilkan. Ini tidak menjadikan JPEG pilihan lebih selamat secara umum. Ia menunjukkan mengapa hasil satu format simpanan tidak patut dianggap terpakai secara automatik kepada format lain.

Keputusan kedua-dua pembaca berbeza pada 54 daripada 360 fail yang dihasilkan. Pada 1,080 dan 720 piksel, ZXing-C++ berjaya pada setiap fail; keputusan quirc menyebabkan jumlah kejayaan bersama lebih rendah. Pada 540 piksel, setiap pembaca bertambah baik secara berasingan apabila QR dimasukkan terakhir. Kami menggunakan persetujuan kedua-duanya sebagai hasil utama, sambil menyediakan keputusan setiap pembaca dalam muat turun.

Bagi pencipta kandungan yang menyerahkan fail kepada pelanggan, langkah berguna ialah menetapkan format yang dimaksudkan dan mengesahkan pautan tepat yang diserahkan. Penyahkodan perisian memeriksa fail imej. Pemeriksaan berasingan pada telefon, skrin atau bahan bercetak yang dimaksudkan menguji bahagian lain pengalaman sebenar. Kami mengukur yang pertama; yang kedua kekal sebagai langkah praktikal untuk pasukan yang menggunakan reka bentuk itu.

Salin medan berikut ke dalam taklimat kreatif atau nota penyerahan. Lengkapkannya bagi setiap saiz keluaran yang diperlukan. Medan ini menghubungkan keputusan pemilik perniagaan tentang destinasi, tetapan eksport pereka dan orang yang memeriksa bahan akhir. Versi muat turun tidak memerlukan pendaftaran dan boleh disesuaikan dengan aliran kerja anda.

Kempen dan penggunaan: [Nyatakan kempen, tindakan yang perlu dituju oleh QR dan tempat reka bentuk akan dipaparkan.] Penanggungjawab pautan: [Nyatakan orang yang boleh meluluskan destinasi dan parameternya.] URL lengkap yang diluluskan: [Tampal rentetan tepat, termasuk semua parameter wajib dan jujukan escape dengan tanda peratus.]

Reka bentuk akhir: [Lebar × tinggi dalam piksel.] Ruang QR: [Kedudukan serta lebar × tinggi yang dikhaskan.] Zon senyap: [Sahkan jidar kosong pada keempat-empat sisi.] Grid dan pemuatan: [Catat bilangan modul serta piksel penuh bagi setiap modul, jika tersedia daripada penjana atau proses eksport.]

Pengekodan dan eksport: [Nyatakan penjana, tahap pembetulan ralat dan pilihan yang berkaitan.] Urutan penyediaan: [Nyatakan sama ada QR dimasukkan pada dimensi akhir.] Format disimpan: [PNG atau JPEG, bersama tetapan yang digunakan.] Fail diserahkan: [Catat nama fail atau pengenal lain yang jelas.]

Pemeriksaan fail: [Nyatakan pembaca yang digunakan, fail yang diuji dan keputusannya.] URL yang diperoleh semula: [Bandingkan seluruh rentetan yang dikembalikan dengan URL yang diluluskan.] Keputusan belum selesai: [Catat kegagalan, perbezaan keputusan atau masalah ruang serta siapa yang akan menyelesaikannya.] Jangan tandakan lulus untuk hasil yang belum diuji.

Pemeriksaan penggunaan: [Nyatakan skrin atau bahan bercetak yang dimaksudkan, telefon atau pembaca lain yang digunakan, orang yang bertanggungjawab dan tarikh pemeriksaan.] Pemeriksaan destinasi: [Sahkan pautan yang diluluskan menuju ke halaman yang dimaksudkan dan semua parameter kempen wajib dikekalkan sepanjang laluan yang dirancang.] Pemeriksaan ini melangkaui ujian fail imej kami.

Taklimat perlu menjelaskan tanggungjawab. Pemilik kempen meluluskan pautan; pereka menyediakan keluaran yang ditetapkan; penyemak memeriksa fail sebenar dan penggunaan yang dimaksudkan. Jika pautan, dimensi atau tetapan eksport berubah selepas itu, kemas kini taklimat dan periksa semula keluaran yang terjejas.

Bayangkan sebuah perniagaan menempah pencipta kandungan untuk mempromosikan bengkel musim luruh. Pencipta memerlukan kad digital segi empat sama bagi skrin lokasi acara dan versi lebih kecil untuk mesej kempen. Perniagaan telah meluluskan pautan dengan butiran sumber, medium, kempen dan rakan kerjasama. Ini senario produksi rekaan; ia menggunakan salah satu URL ujian yang diukur untuk menjadikan contoh penyerahan lebih jelas.

URL yang diluluskan ialah contoh bengkel sepanjang 199 bait dalam muat turun. Nama kempennya autumn_2026, mediumnya qr dan medan kandungannya mengenal pasti rakan pencipta rekaan. Butiran itu kekal dalam URL bagi kedua-dua keluaran. Pencipta tidak membuangnya untuk mengurangkan jumlah maklumat dalam kod.

Nota penyerahan contoh menetapkan PNG 540 × 540 piksel dengan ruang QR 90 × 90 piksel bermula pada x=378, y=378. Ia menggunakan pengekodan M yang diukur: grid 57 modul, zon senyap empat modul dan satu piksel penuh bagi setiap modul. Saiz keseluruhan akhirnya 65 × 65 piksel, diletakkan di tengah ruang tersebut.

Pereka mengecilkan latar dahulu dan kemudian memasukkan grid itu. Nota mengenal pasti fail tersimpan dan merekodkan hasil ukuran: ZXing-C++ dan quirc mengembalikan URL asal secara tepat. Ia turut merekodkan hasil alternatif: kedua-duanya tidak mendapatkan semula URL daripada PNG sepadan yang dihasilkan dengan mengecilkan fail induk lengkap. Kedua-dua hasil ini datang daripada eksperimen kami, bukan kempen pelanggan sebenar.

Perniagaan masih perlu mengesahkan skrin sebenar di lokasi acara dan laluan penggunaan telefon yang dimaksudkan. Jika versi kecil akan dimampatkan semula atau diubah saiznya oleh perkhidmatan lain, pasukan turut memeriksa fail atau paparan yang terhasil. Kami tidak mengukur perkhidmatan itu, dan kelulusan asal tidak membuktikan apa yang berlaku selepas perubahan lain.

Katakan taklimat kemudian meminta kad 360 piksel sambil mengekalkan perkadaran ruang QR yang sama. Lebar petak menjadi 60 piksel, tetapi kod ini memerlukan 65 modul termasuk jidarnya. Ia tidak boleh disediakan dengan prosedur piksel penuh kami. Pereka perlu menandakan masalah susun atur dan bersetuju tentang ruang lebih besar atau cara penyampaian lain, bukannya melaporkan eksport berjaya yang sebenarnya mustahil.

Inilah nilai penyerahan yang khusus: perbincangan berlaku ketika reka bentuk masih boleh diubah. Pasukan boleh mengekalkan pautan yang diluluskan, mengenal pasti keluaran yang memerlukan perhatian dan tidak menganggap mockup besar yang berjaya sebagai kelulusan bagi semua fail selepasnya.

Kami menetapkan 12 URL rekaan, susun atur, saiz dan tetapan sebelum menyahkod eksport ujian. URL menggunakan example.com dan tidak pernah diakses. Empat kumpulan destinasi masing-masing mempunyai tiga profil muatan data, antara 39 hingga 203 bait. Kami menguji pembetulan M dan H, empat lebar reka bentuk segi empat sama serta dua format simpanan, menghasilkan 384 keadaan fail yang dirancang bagi kedua-dua aliran.^[1]

Segno 1.6.6 menjana QR standard dalam mod bait, dengan peningkatan automatik tahap pembetulan dimatikan. Setiap gabungan URL dan tahap pembetulan dikodkan sekali, lalu kedua-dua aliran menggunakan semula matriks yang tepat sama. Reka bentuk sumber bersaiz segi empat sama 2,160 piksel. Pillow 13.0.0 menggunakan satu perubahan saiz LANCZOS; JPEG menggunakan kualiti 85 dengan pensubsampelan kroma dimatikan. Semua kod hitam di atas putih dengan zon senyap empat modul.^[4]

Kedua-dua pembaca menerima imej tersimpan lengkap yang sama, ditukar kepada skala kelabu 8 bit. Kami menggunakan ZXing-C++ 3.1.1 dan binaan quirc yang versinya dikunci dengan tetapan tetap. Pemulihan tepat memerlukan bait URL asal, tanpa hasil berjaya lain yang bercanggah. Tiada pemotongan tambahan, imej diperbesar untuk percubaan semula atau langkah pemulihan manual. Pakej menyimpan tetapan pembaca, geometri setiap fail dan hasilnya.^[5]

Kesemua 24 fail induk lulus pada kedua-dua pembaca. Daripada 384 eksport yang dirancang, 360 dihasilkan dan 24 tidak dapat disediakan melalui penempatan akhir. Ini meninggalkan 168 pasangan aliran yang sepadan. Kami mengekalkan setiap keadaan, termasuk perbezaan keputusan, fail yang telah disediakan tetapi gagal dan perbandingan yang memihak kepada mana-mana tahap pembetulan. Hasilnya menerangkan fail sintetik dan binaan perisian ini, bukan kadar imbasan pengguna.

Panduan sedia ada sudah menjelaskan kepentingan ruang, zon senyap dan kualiti imej. QRotto juga telah menerbitkan perbandingan resolusi sumber selepas perubahan saiz dan pengaburan. Sumbangan kami lebih khusus: perbandingan tetap tentang masa QR diletakkan dalam aliran eksport reka bentuk, sambil mengekalkan URL lengkap dan matriks berkod dalam setiap pasangan. Jadual penuh dan butiran penyediaan tersedia di bawah.^[6]
